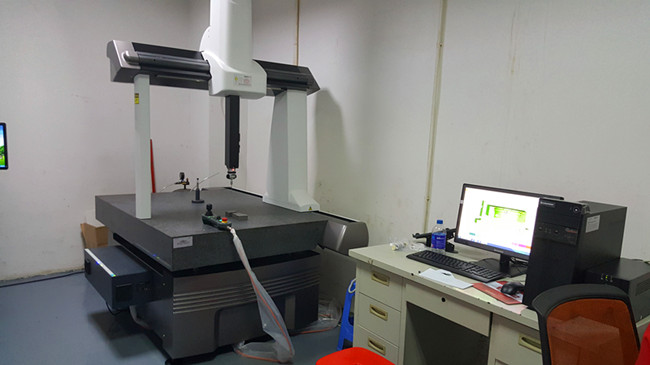

塑膠模具檢測儀器-三次元測量儀

  三次元測量儀的應用在美國和歐洲的工業發達國家已經非常普及，大約每七臺數控機床要配備一臺三坐標測量機。國內鴻凱運是同規模中極少同時配有二次元跟三次元的塑膠模具廠家。三次元測量儀除了具備常規的幾何尺寸和形位公差檢測功能外，在逆向工程技術和曲面坐標檢測方面具有特殊的優勢，能夠精準的檢測模具各部位的尺寸。

  三坐標測量儀在塑膠模具行業中的應用相當廣泛，它是一種設計開發、檢測、統計分析的現代化的智能工具，更是模具產品無與倫比的質量技術保障的有效工具。三坐標測量機可以應用3D數模的輸入，將成品模具與數模上的定位、尺寸、相關的形位公差、曲線、曲面進行測量比較，輸出圖形化報告，直觀清晰的反映模具質量，從而形成完整的模具成品檢測報告。在某些模具使用了一段時間出現的磨損要進行修正，但又無原始設計數據的情況下，可以用截面法采集點云，用規定格式輸出，探針半徑補償后造型，從而達到完好如初的修復效果。當一些曲面輪廓既非圓弧，又非拋物線，而是一些不規則的曲面時，可用油泥或石膏手工做出曲面作為底胚。然后用三坐標測量機測出各個截面上的截線、特征線和分型線，用規定格式輸出，探針半徑補償后造型，在造型過程中圓滑曲線，從而設計制造出全新的模具。
