結構設計師要了解模具那些方面?

文章出處:責任編輯:人氣:-發表時間:2021-06-30 08:17【

對于產品結構工程師來說幾乎都會與模具打交道,如果沒有對模具不太熟悉,肯定會在日常工作中碰壁,那么小編就簡單描述做好結構工程師需要對模具有哪方面的了解呢,這些都是規避降低開模后風險的一些重要參考。

.模具與外觀定義

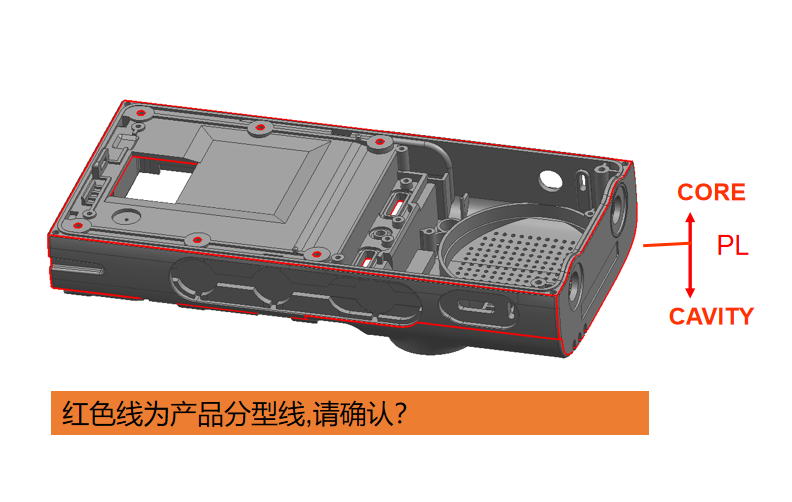

產品涉及到分型線和進膠的位置,分型線還涉及到拼合線。一般結構工程師需要了解的就是外觀表面不能出現進膠點或者分型線,除了一些特殊結構除外,比如哈夫模,那個合模線是無法避免的。比如圓形體、或者外觀面有的時候需要點澆口,(當然如果預算足夠的話也可以做倒裝模)我們可以設計后續在預留一個標簽處,后續貼標簽來遮擋住。


.模具制作加工

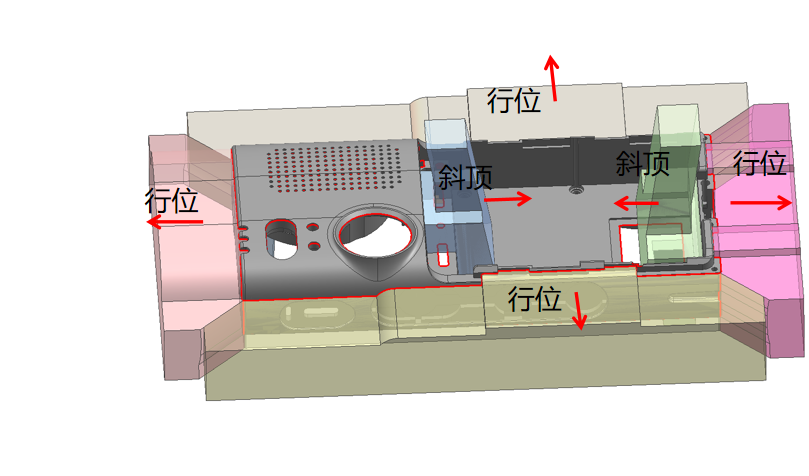

結構研發要綜合考慮模具的加工成本和制造難點,比如我們要知道行位和斜頂?shù)膮^(qū)別,設計的結構哪些用到了行位,哪些用到了斜頂。哪些地方可能會用到頂針,頂針的位置會不會影響到產品的外觀(如透明件),以及防水,以免后續做出來的效果不理想,還有要知道插穿和碰穿的意思,與行位和斜頂相比有什么好處,這些專用名詞和原理性的東西在與塑膠模具廠溝通或者跟模的時候都會遇到的,還有鑲件與嵌件等。



.模具與產品性能要求

這個很關鍵,根據產品的特點,如需要阻燃,抗老化,耐腐蝕,環保食品級等要求,要提前和模具廠明確,哪些地方是不允許有分型線或者進膠點的。這個要知道的,一定要模具廠把初步的模具圖和前期的DFM報告的給你確認,要清楚的了解哪些是關鍵點,哪些不是!

.改模與跟進

要了解塑膠模具加工的整個流程,還有模廠改模的大致上的流程,EDM(火花機)與線切割等等,多少要了解一下,自己發出去的改模怎么快,同時模具廠也好改。燒焊和電火花加工對應到產品內部結構設計上是什么,究竟要怎么設計?

.材料及特性

模具使用的材料及價格,比如NAK80還有S136、P20718H等等價格行情,這些模具材料的基本特性,可以結合產品實際情況,使用對應的鋼料。從而對于模具的報價也是有一點影響的。

.整合資源

結構工程師為什么要了解學習模具相關知識?其實上述幾點都是普通入門的,其實想說完全了解模具只能浪費資源,但是大致上還是要了解其中與自己做設計有關的內容方面,技多不壓身,了解學習的越多,對自己的競爭力和后續工作都是有提升的,鼓勵大家多學習。
