塑膠制品

壁厚的設計

文章出處:責任編輯:人氣:-發表時間:2019-07-06 14:19【

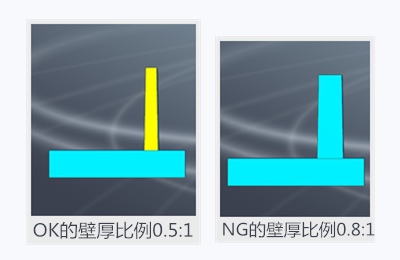

產品結構無疑是決定模具價格的關鍵因素,實現產品某個功能有多種不同的設計,不同的設計決定模具制造方法不一樣,決定模具的價格也會有所差別,有些結構只需要我們注意一些設計的原則,或許就可以節省不少成本,您可以查看我們的設計指南來了解。壁厚比例設計.png

如果我們忽略產品的壁厚,模具制作處理后會因產品設計的壁厚不均導致的外觀問題有:縮水,變形,厚薄印,困氣燒焦,走膠困難導致產生毛邊等。所有,合適的壁厚將減少塑料部件中的外觀缺陷的風險。

我們需要留意以下幾個點:

  • 任何塑膠制品的側邊壁厚應不小于鄰邊或者主體壁厚的40%,不能大于其60%,比如產品主體壁厚是2mm,在這個面上長起來的骨位能做到0.8-1.2是最好的狀態,如果骨位厚度大于1.2mm,表面縮水的風險會很大;


  • 選用不同的塑料,其設計壁厚的要求也會不一樣,也就是說有的材料適合做厚壁零件,有的材料適合做薄壁零件,設置零件壁厚的時候應考慮是否符合所選材料的建議厚度范圍;

  • 無論壁厚如何,都應避免使用零件幾何形狀,例如長的無支撐的跨距,尖銳的內角和過厚的凸臺;

  • 在需要的地方使用骨位加固,并且增加圓角來加強產品的強度;

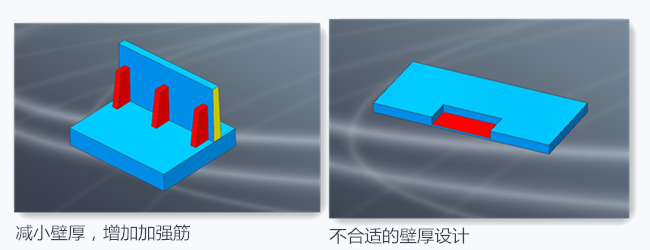

  • 壁厚設計.png

  • 螺絲柱壁厚也應遵循40-60%壁厚的成型設計準則規則,以避免縮水;

  • 壁厚的均勻性很關鍵,比如產品主體膠位是2mm,不經過過度直接出現一小塊小于0.8mm的區域,這會致使0.8mm區域填充困難,并且在連接出會出現應力痕;

  • 同時,我們也需要注意產品的拔模斜度,根據產品不同的高度放合適的拔模斜度,并不是所有的產品前模都是2°后模1°的拔模斜度。

合格的零件結構設計能夠提高產品的可塑性,模具制造的成功率更高,同時也能規避掉很多產品的瑕疵,如果您有任何疑問請聯系我們工程師胡工hjg@szhky.cn
