BOSS柱設計要點
螺絲柱又稱為BOSS,這是大多數產品都會有的特征,在結構設計的時候我們?cè)撟⒁饽男﹩?wèn)題點呢?一起來看看:

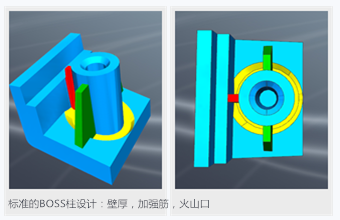

1.螺絲柱的壁厚,在結構設計的時候,我們需要考慮螺絲柱的強度,因此會盡可能的把柱子壁厚做厚,但這樣會導致零件正面形成縮水,我們可以根據主體的壁厚來設計螺絲柱的壁厚,一般不小于0.8mm,只有大于0.8mm才能在模具上做司筒,對于柱子深度超過15mm的零件我們一定要注意這點;不能大于主體壁厚的60%,這是我們3000多套模具中積累的經驗,如果零件表面沒法接受縮水,那你一定要接受我們的這個經驗;
2.減少螺絲柱的壁厚,強度也會隨之減弱,可能沒法滿足我們的功能要求,比如扭力測試?yán)y(cè)試等等,這是可以通過增加加強筋來改善的,也就是我們常說的骨位,這樣會使柱子的強度比原來的厚壁柱子強度更好,而且完美的避免的縮水的問題;
3.如果柱子在斜面或者弧面上,這樣的情況下柱子底面與這個斜面的接觸面積會更大,因此縮水的風險也會增加,我們可以通過在柱子根部的周圈減膠處理,來避免外觀問題,這也就是我們常說的火山口。
4.我們還有一個小提醒,零件的注塑不能與產品側邊連接在一起,如果這要做,柱子的強度可能會OK,但幾乎是一定會在側邊形成縮水的,并且模具上會形成尖角,我們可以在柱子和側邊之間留一些距離,然后用骨位連接起來,不得不說在結構設計中考慮強度的時候,骨位是神一般的存在。
合格的結構設計不但能減少模具開發的成本,也能提高產品的合格率甚至整體質量,這也就意味著我們的產品成本也會跟著下降,如果您有任何設計上的疑問,請聯系我們工程師胡工hjg@szhky。
