實例解析科技創業公司產品開發流程

文章出處:責任編輯:人氣:-發表時間:2016-01-14 14:39【

很多創業公司做產品都不知道從何下手,概念,ID,結構,外觀,硬件,軟件,電子,APP,,,少有人能集所有而至大成,但初創科技公司資金成本的局限性無法在人員配置上面面俱到,那么該怎么辦呢?產品更新快,周期短,二十一世紀是一個機遇與挑戰并存的時代,也許一個好的項目,一款好的產品就能成就你一生所有的輝煌,但做這樣成功的項目前提是要占盡天時,地利,人和。而這三者也并非天定,更多需要創業者的多年積累與準備,未雨綢繆,才能做到不鳴則已,一鳴驚人的驚鴻氣勢。鴻凱運科技結合多年產品開發模具制造經驗來舉例簡單的介紹產品開發的整個流程。路漫漫其修遠兮,愿結交更多的有志之士,攜手共進,共創輝煌。


很多初創科技公司都是參照市場剛需或者流行產品進行升級或者摻加一些自己的元素,以開發屬于自己的產品,那么產品開發需要做哪些工作,要注意哪些問題點呢?下面以一款點讀筆為例,一起來了解了解我們的產品開發過程:

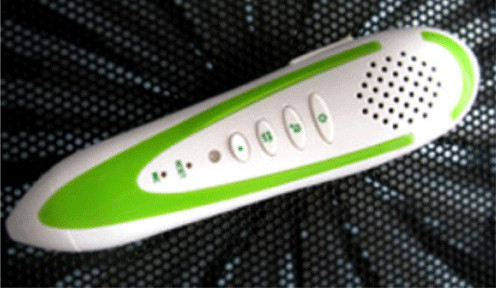

客人給了一個點讀筆樣板, 要求重新設計一個不一樣外觀和結構的點讀機。

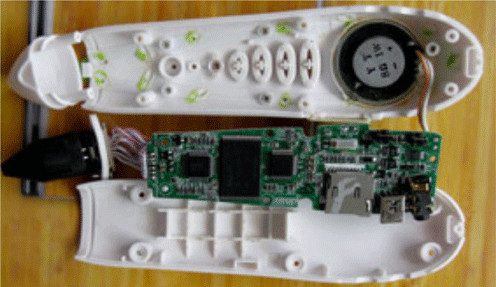

首先是拆開這個產品,看到下圖:


當前,首先是分析電子元器件,我們看到的電子元器件有:

1、3.5mm的耳機接口。

2、USB 接口。

3、TF卡接口。

4、喇叭連接線、喇叭。

5、麥克風。

6、讀頭以及連接線。

7、主控芯片以及輔助元器件。

8、按鍵以及LED指示燈。

9、電池以及連接頭。

一般來講,這些就是目前電子產品的電子元器件部分了,首先要求元器件做個分類,


我們做設計僅僅是把元器件分為:  異型元件和普通器件,我們需要異形元件的尺寸,而不需要普通器件的尺寸,需要的異形元件有:

1、  顯示屏。

2、  聚合物電池、鋰電池以及電極座、堿性電池以及彈簧。

3、  四腳按鍵、側立按鍵、龜仔鍵、鍋仔片等等按鍵。

4、  USB接口,電源接口,DC接口,音頻接口等等。

5、  LED指示燈

6、  卡座

7、  麥克風、喇叭。

以上這些都需要有確認供應商的產品規格書,而不是我們來確認或者是隨便找一個元器件去代用,如下的對話是有問題的, 會導致后期返工、增加成本。

1、  USB口有設計師去去定吧?!灸銈兾磥砟苜I得到嗎?】

2、  螺絲柱大小以及多大的螺絲有設計師去確認吧。【未來的螺絲不用統一規格嗎?】

3、  DC口先用這個來設計吧?!究赡苁敲酪?guī)的,國內沒有買的】

4、  用卡尺測量一下吧。【很不準的,定位柱和焊腳都要準確才行】

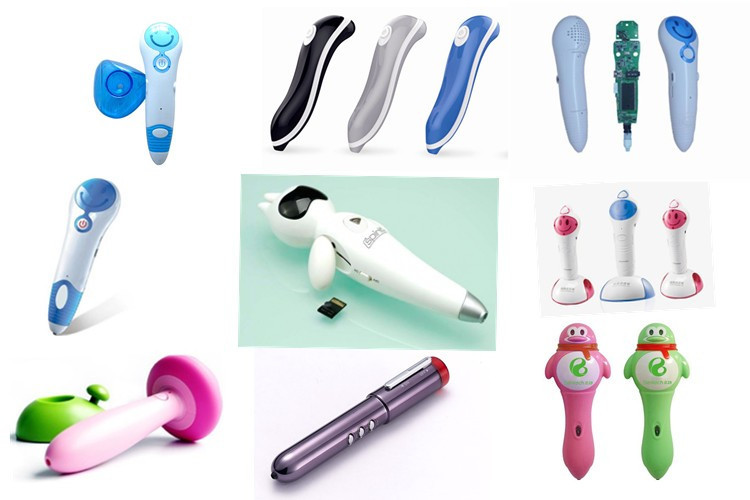

回到設計上,當元器件和功能跟客人溝通清楚了, 我們參看網上的點讀機:

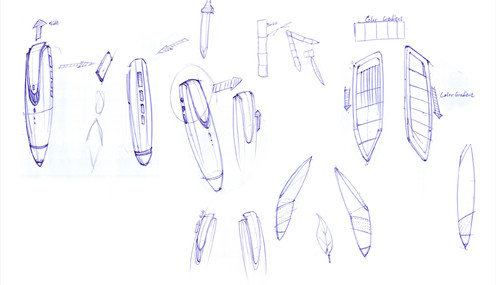

結合元器件、功能要求、客戶要求, 我們一般通過草圖完成我們的手稿,如下:


這些手繪的草圖是建模前的溝通必要結果。

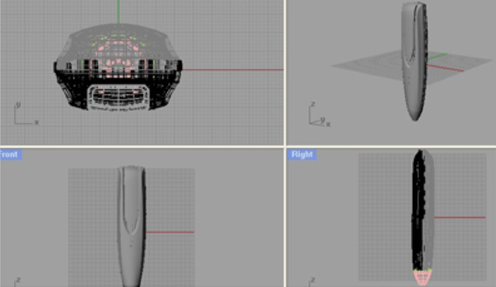

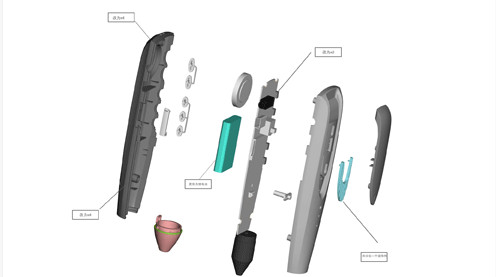

現在就要開始建模了,如下圖:


建模完成后有三個步驟需要做, 節省任何步驟都會在后期出現成本上的增加,而且真正會影響時間的就是重新設計。

1、客戶認可外觀。      2、渲染、著色再請客戶確認。   3、外觀手板不可少。

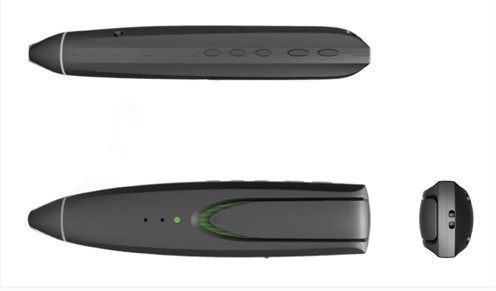

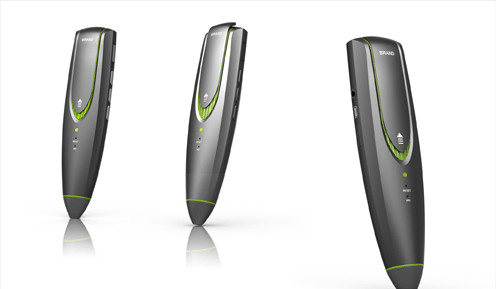

所以我們在客戶認可外觀圖的情況下,做出了渲染、著色的這些圖片:


渲染圖一般是需要多個角度去表現產品的效果, 沒有效果, 客人不容易確認這個產品是不是好看。

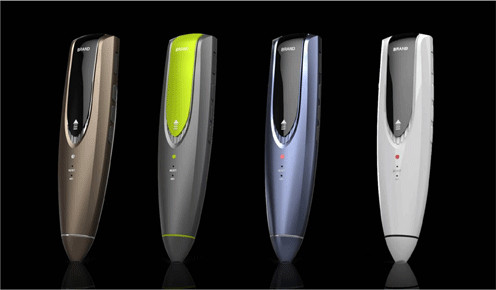

著色也隨之進行:

這些效果、顏色都得到認可后, 可以制作一個外觀手板了。

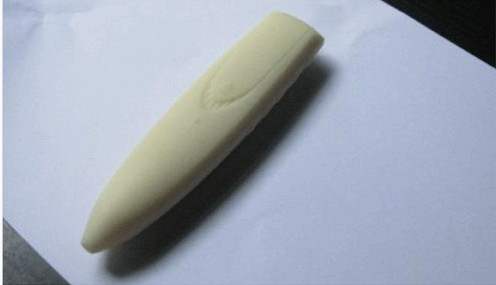

這個外觀手辦只是實心的一個實物, 沒有結構部分, 也不能裝配PCB板,

如下圖:


這個實物,看上去不起眼,主要用圖就是給客戶一個實際的手感, 電腦中渲染圖再漂亮也不能體現一個

實物的大小、胖瘦,如果不做手板, 就無法確認實物的感覺是不是可以接受的。

當這個手板確認后, 就開始產品結構的設計了。


1、  首先規劃出電路板和異形元件的位置,主要就是為客戶電子工程師Layout做準備。未來我們提供PCB

的DWG文件給到電子工程師, 他再按照這個文件進行布線。

2、  按照外觀圖再確認內部尺寸。

3、  確認外殼壁厚、螺絲孔位置、扣位、止口、叉骨等等結構。

當這些確認無誤后, 我們會把 PCB的尺寸圖(邊框圖)通過CAD文件提供給客戶去布線。

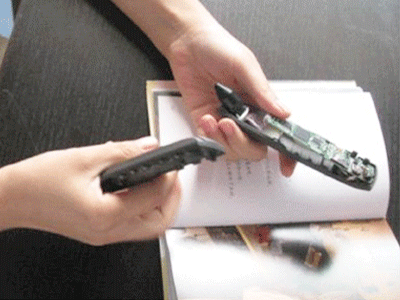

接著我們會再進行結構手板的制作,裝配。如下圖:


結構手板主要是為了提供裝配測試的。一般是原色的(乳白色的是3D打印的,乳黃色的是CNC手板)而且結構手板也未必能提供真正的功能測試、老化測試等等, 主要還是驗證產品的外觀、結構、尺寸、大小、裝配是否有干涉等等。


如果手板整機裝配OK,通過測試,說明前期的產品研發已經成功了。這時候就該正式啟動項目,開始選擇制造廠家,電子元器件的采購,各種模具的開發制造(在模具制造階段,因產品設計與模具設計的差異性,可能結構方面需要進一步的優化)。任何一款小產品的開發都是一個龐大的系統,超前的概念,廣闊的市場,出眾的品質還需要有一群優質的合作伙伴和供應鏈群體。
