注塑模具中怎樣合理選擇澆口的位置
注塑模具中澆口的設計和產品模具結構,產品的尺寸、注射工藝及產品性能等因素有關,.我們?cè)谠O(shè)計澆口的時候需要考慮澆口截面要小,長度要短,以增大注射時流料的速度,快速冷卻封閉,便于塑件分離以及澆口殘痕最小等要求。通常在注塑模具設計時澆口作為必不可少的一結構特征,我們?cè)撛鯓舆x擇呢?今天小編就來跟大家一起探討探討:

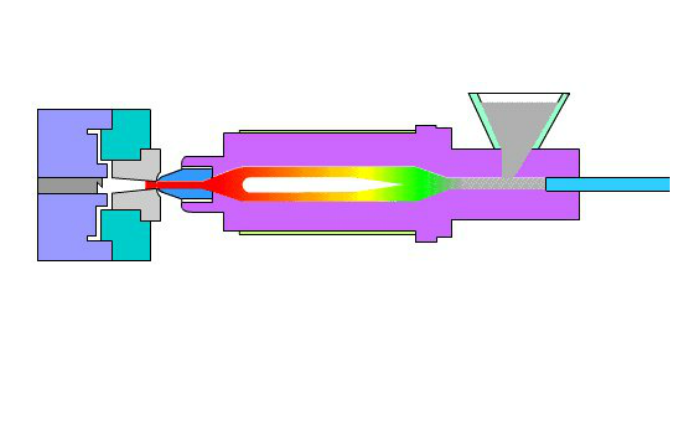

一、澆口,澆口是連接注塑機射嘴與注塑模具型腔的一條槽道,橫切面面積盡量要做小,以達到以下目的:
1)模穴注不久, 澆口即冷結
2)除水口簡易
3)除水口完畢,僅留下少許痕跡
4)使多個模穴的填料較易控制
5)減少填料過飽或者缺膠現象
二、澆口位置的選擇需要考慮幾點因素:
1.產品外觀要求,會不會有澆口痕跡或者熔接線
2.澆口位會不會對模具結構功能有所影響
3.模具型芯上好不好加工
4.進膠口會不會導致產品翹曲變形
5.澆口好不好去除掉,選擇點進膠還是大水口或者搭底
三、對生產和功能的影響
1.流長決定射出壓力,鎖模力,以及產品填不填的滿流,長縮短可減小射出壓力及鎖模力。
2.澆口位置會影響保壓壓力,保壓壓力大小,保壓壓力是否平衡,將澆口遠離產品未來受力位置以避免殘留應力,澆口位置必須考慮排氣,不要將澆口放在產品較弱處或嵌入處,以避免偏位。澆口盡量不要對著碰穿位插穿位枕位,以避免進膠壓力過大而走披鋒。
四、注塑模具選擇澆口位置的技巧
1.將澆口放置于產品最厚處,從最厚處進澆可提供較佳的充填及保壓效果。如果保壓不足,較薄的區域會比較厚的區域更快凝固,避免將澆口放在厚度突然變化處,以避免遲滯現象或是短射的發生。
2.可能的話,從產品中央進澆,將澆口放置于產品中央可提供等長的流長,流長的大小會影響所需的射出壓力,中央進澆使得各個方向的保壓壓力均勻,可避免不均勻的體積收縮。流長不相等會致使注塑模具型腔填充不均勻,部分結構位過飽或者缺膠。
注塑模具設計中設計澆口的方法并無硬性規定,大都是根據經驗而行,但有兩個基本要素須加以折衷考慮:流道的橫切面面積愈大愈好,而槽道之長度則愈短愈佳,以減少塑料通過時的壓力損失.還有就是澆口須細窄,以便容易冷結及防止過量塑料倒流.故此澆口在流道中央,而它的橫切面應盡可能成圓形。
