模具始終是為產品服務的，而做出優(yōu)質產品的前提是必須要有優(yōu)質的模具，僅僅這些還不夠，有了優(yōu)質的塑膠模具還得有精湛的注塑工藝和嚴格的品質管控流程。注塑工藝是一個龐大且復雜的變量系統(tǒng)，任意一個小參數都可能造成制品的合格與否，需要不斷的調試。下面小編就塑膠模具注塑成型中最常見的兩大模塊來進行分析。

一、壓力控制

注塑過程中壓力包括塑化壓力和注射壓力兩種，并直接影響塑料的塑化和制品質量。

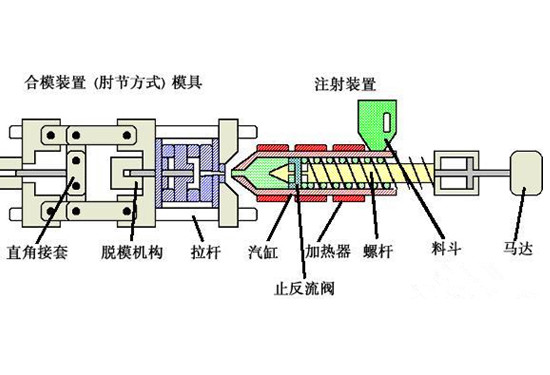

1、塑化壓力：（背壓）采用螺桿式注射機時，螺桿頂部熔料在螺桿轉動后退時所受到的壓力稱為塑化壓力，亦稱背壓。這種壓力的大小是可以通過液壓系統(tǒng)中的溢流閥來調整的。在注射中，塑化壓力的大小是隨螺桿的設計、制品質量的要求以及塑料的種類不同而需要改變的，如果說這些情況和螺桿的轉速都不變，則增加塑化壓力會加強剪切作用，即會提高熔體的溫度，但會減小塑化的效率，增大逆流和漏流，增加驅動功率。

此外，增加塑化壓力常能使熔體的溫度均勻，色料的混合均勻和排出熔體中的氣體。一般操作中，塑化壓力的決定應在保證制品質量優(yōu)良的前提下越低越好，其具體數值是隨所用的塑料的品種而異的，但通常很少超過20公斤/平方厘米。

2、注射壓力：在當前生產中，幾乎所有的注射機的注射壓力都是以柱塞或螺桿頂部對塑料所施的壓力（由油路壓力換算來的）為準的。注射壓力在注塑成型中所起的作用是，克服塑料從料筒流向型腔的流動阻力，給予熔料充模的速率以及對熔料進行壓實。

二、 注塑模具成型周期

塑膠模具注塑成型完成一次注射模塑過程所需的時間稱成型周期，也稱模塑周期。它實際包括以下幾部分：成型周期:成型周期直接影響勞動生產率和設備利用率。因此,在生產過程中,應在保證質量的前提下,盡量縮短成型周期中各個有關時間。在整個成型周期中,以注射時間和冷卻時間最重要,它們對制品的質量均有決定性的影響。注射時間中的充模時間直接反比于充模速率,生產中充模時間一般約為3-5秒。注射時間中的保壓時間就是對型腔內塑料的壓力時間,在整個注射時間內所占的比例較大,一般約為20-120秒(特厚制件可高達5~10分鐘)。在澆口處熔料封凍之前,保壓時間的多少,對制品尺寸準確性有影響,若在以后,則無影響。
