塑膠模具設計的基本要點
合理的模具設計是模具成功與否的前提條件,塑膠模具的設計尤為重要,同種結構可以有n種方式出模,。出模方式?jīng)Q定了模具的結構和加工成本,產品分型線以及模具使用壽命,更關鍵的是不同的分型和出模方式也決定著產品的外觀。下面我們一起來看看塑膠模具設計中所要考慮到的一些基本要點:
一、開模方向
1. 開模方向確定后,可選擇適當?shù)姆中途€,避免開模方向存在倒扣,以改善外觀及性能。
2. 開模方向確定后,產品的加強筋、卡扣、凸起等結構盡可能設計成與開模方向一致,以避免抽芯減少拼縫線,延長模具壽命。
二、產品壁厚
1.壁厚不均會引起氣孔和熔接痕。
2 .壁厚不均會引起塑膠產品表面縮水。
3.各種塑料均有一定的壁厚范圍,一般0.5~4mm,當壁厚超過4mm時,將引起冷卻時間過長,產生縮印等問題,應考慮改變產品結構。
三、扣位
1、將扣位裝置設計成多個扣位同時共用,使整體的裝置不會因?yàn)閭€(gè)別扣位的損壞而不能運作,從而增加其使用壽命,再是多考濾加圓角,增加強度。
2、是扣位相關尺寸的公差要求十分嚴謹,倒扣位置過多容易形成扣位損壞;相反,倒扣位置過少則裝配位置難於控制或組合部份出現過松的現象。解決辦法是要預留改模容易加膠的方式來實現。
四、脫模斜度
1 、適當?shù)拿撃P倍瓤杀苊猱a(chǎn)品拉毛(拉花)。光滑表面的脫模斜度應≥0.5度,細皮紋(砂面)表面大于1度,粗皮紋表面大于1.5度。
2 、適當?shù)拿撃P倍瓤杀苊猱a(chǎn)品頂傷,如頂白、頂變形、頂破。
3、 深腔結構產品設計時外表面斜度盡量要求大于內表面斜度,以保證注塑時模具型芯不偏位,得到均勻的產品壁厚,并保證產品開口部位的材料強度。
五、加強筋
1、 加強筋的合理應用,可增加產品剛性,減少變形。
2、 加強筋的厚度必須≤ (0.5~0.7)t產品壁厚,否則引起表面縮水。
3、 加強筋的單面斜度應大于1.5°,以避免頂傷。

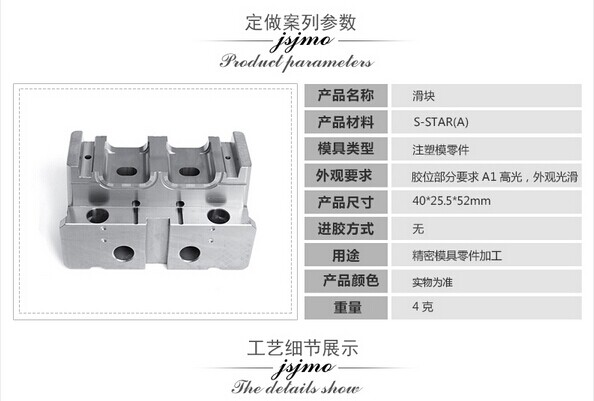

六、塑膠模具的抽芯、滑塊機構及避免
1、 當塑件按開模方向不能順利脫模時,應設計抽芯滑塊機構。抽芯機構滑塊能成型復雜產品結構,但易引起產品拼縫線、縮水等缺陷,并增加模具成本縮短模具壽命。
2、設計注塑產品時,如無特殊要求,盡量避免抽芯結構。如孔軸向和筋的方向改為開模方向,利用型腔型芯碰穿等方法。
七、一體鉸鏈
1 、利用pp料的韌性,可將鉸鏈設計成和產品一體。
2 、作為鉸鏈的薄膜尺寸應小于0.5mm,且保持均勻,
3 、注塑一體鉸鏈時,澆口只能設計在鉸鏈的某一側。
八、焊接(熱板焊、超聲波焊、振動焊)
1、 采用焊接,可提高聯接強度。
2 、采用焊接,可簡化產品設計。
九、嵌件
1 、在注塑產品中鑲?cè)肭都稍黾泳植繌?qiáng)度、硬度、尺寸精度和設置小螺紋孔(軸),滿足各種特殊需求。同時會增加產品成本。
2 、嵌件一般為銅,也可以是其它金屬或塑料件。
3 、嵌件在嵌入塑料中的部分應設計止轉和防拔出結構。如:滾花、孔、折彎、壓扁、軸肩等。
4 、嵌件周?chē)芰蠎?yīng)適當加厚,以防止塑件應力開裂。
5 、設計嵌件時,應充分考慮其在模具中的定位方式(孔、銷、磁性)。
十、圓角
1、 圓角太小可能引起產品應力集中,導致產品開裂。
2、圓角太小可能引起塑膠模具型腔應力集中,導致型腔開裂。
3、 設置合理的圓角,還可以改善模具的加工工藝,如型腔可直接用r刀銑加工,而避免低效率的電加工。
4 、不同的圓角可能會引起分型線的移動,應結合實際情況選擇不同的圓角或清角。
十一、孔
1 、孔的形狀應盡量簡單,一般取圓形。
2 、孔的軸向和開模方向一致,可以避免抽芯。
3 、當孔的長徑比大于2時,應設置脫模斜度。此時孔的直徑應按小徑尺寸(最大實體尺寸)計算。
4 、盲孔的長徑比一般不超過4。
上述問題點部分是在產品結構設計中或者項目打和中所要考慮的,通常產品設計比較理想,可實際塑膠模具制造并不能完全滿足產品的設計方案,實現產品量產的唯一方式就是模具,那么,產品結構必須符合模具結構,才能有保障的生產,因此鴻凱運塑膠模具廠建議產品在做手板前先跟模具廠塑膠模具設計工程師對接,分析產品開模具的可行性,是否需要更改結構等等細節問題。
