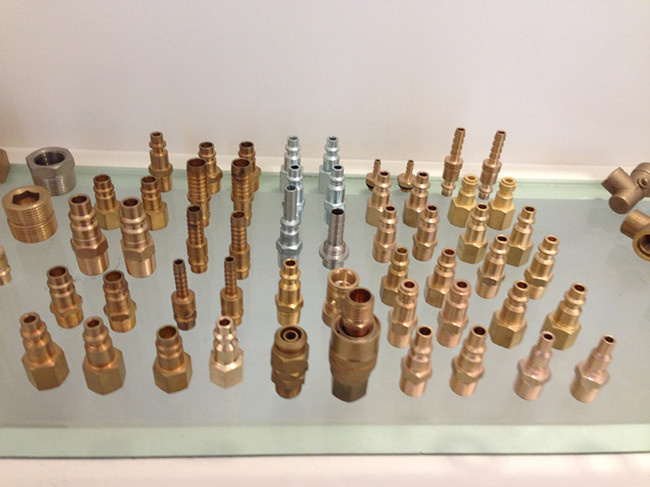

塑膠模具常用運水接頭管螺紋

但凡是有涉及到出口模具的都有不同的標準，比如出口歐洲國家的大多是德國的HASCO標準，而出口到美國加拿大等地區國家的都是DME標準，而日本的多為MISMI標準。目前這三種標準是使用范圍最廣的，其一，這些標準對模具制作個環節以及零配件都有明確的要求，以保障模具的質量以及使用壽命，其二，在某一標準通用地區，模具保養維修更換零配件更方便。比如模具某些系統需要外接件，那必須得匹配客戶公司外接件的使用標準，如我們塑膠模具制造中根據不同的模具標準，運水接頭可以分為多種，下面我們就一起來了解塑膠模具運水各類管螺牙的區分方法。

有朋友去試工，被問到一些基本常識，諸如NPT與PT喉牙的區別。我估計，很多兄弟說不上來。說實話，以前我也難以詳細區分。現經過搜集整理，對各類喉牙詳細介紹如下，知道的兄弟請路過笑過，不知道的兄弟無需謝過但可記住。

BSP英制標準管螺紋有兩種最常用的型式，分別為英制標準直管螺紋（BSPP）和英制標準錐螺紋（BSPT）。BSPP為英文全稱British Standard Pipe Parallel threads 的簡寫，分別取每個單詞的首字母。其中Parallel是平行的意思，相信以后記住BSPP為直管螺紋已經沒問題了。BSPT為英文全稱British Standard Pipe Taper threads的簡寫。Taper有錐度的意思，記住這個就可以了。為了簡化，通常也用字母“G”代替BSPP，字母“R”代替BSPT，所以我們見到的有些資料中標注管螺紋大小為G1/2或R1/2，可以記住G=BSPP，R=BSPT，BSPT也就是我們見得最多的PT喉牙。我們可以通過測量螺紋的大徑和每英寸（25.4mm）的牙數來識別標準管螺紋。

各規格的管螺紋舉例：

G1/8-28，G1/4-19，G3/8-19，G1/2-14，G3/4-14，G1-11，G1 1/4-11，G1 1/2-11

相同公稱直徑的G牙與R牙的牙距一樣。

NPTF美制標準錐管螺紋，錐螺紋鎖緊后螺牙彈性形變，通過螺紋齒面互鎖來進行密封。NPTF為英文全稱National Pipe Taper Fuel threads的簡寫。眾所周知的NPT是英文National Pipe Taper threads的簡寫。

NPTF外螺紋能與NPTF，NPSF或NPSM內螺紋相互配合。需要注意的是NPTF接頭不得與BSPT相配合。雖然兩種都是錐度管螺紋，但NPTF螺紋的牙型角為60°，而BSPT螺紋的牙型角為55°。美制螺牙我們常用的有美制粗牙（UNC）和美制細牙（UNF），還有美制特細牙（UNEF），美制特細牙迄今為止小編還沒有在模具設計過程中用到過。UNC英文全稱為Unified Coarse Thread，UNF英文全稱為：Unified Fine Thread.UNEF英文全程為：Unified Extra Fine thread。

在液壓管路規格尺寸確定中，我們需要明確以下信息，方可對油路連接配件做出正確選擇。

一、螺紋/法蘭的確定。

1、公制直管螺紋代號M；公制錐管螺紋代碼M

2、英制直管螺紋代號：G、BSPP、PF、K；英制錐管螺紋代號：ZG、BSPT、PT、R、Rc

3、美制錐管螺紋代號：NPT、NPTF、NPSF、NPSM、NPSP、Z

4、SAE美標對開法蘭，代號61和62

5、GB方法蘭

二、軟管

軟管從材料上分常用的有橡膠軟管、樹脂管、特富隆軟管、金屬波紋管。軟管的選擇有幾個參數，通徑（內徑）、材料、工作壓力、介質、溫度。

三、軟管接頭

軟管接頭材料分碳鋼和不銹鋼，一端與軟管相連（扣壓式、快插式），另一端為對外連接，可直接和元件連接或通過過渡接頭連接。軟管接頭對外連接部分有內螺紋（活接頭）、外螺紋，密封形式有很多種，對應不同的密封形式又會有不同的螺紋標準，常用的密封形式有DKO24度錐（公制螺紋），球頭（英制、公制），擴口式（美制37度、公制37度），平面帶O型圈（美制、公制），法蘭。

四、軟管總稱選型：

選定軟管，左接頭，右接頭，確定長度，兩端彎頭需提供夾角。

五、過渡接頭：

直通、彎頭、三通、四通、變徑等，需要知道每一端的螺紋尺寸及密封形式，這樣就可以確定接頭的形式。

上面我們所說的只是部分常用的，還有一些小眾標準或者也有一些實力廠家有制定自己的標準，說到標準，跟貨幣種類是一樣的道理。比如我們在塑膠模具制造中，有些客戶嚴格要求熱流道要使用馬斯特和HUSKY的，油缸必須得用派克的等等。派克的水路連接以及油路連接等等小編接觸還不是很久，正在研究當中，在那么多的標準件中，感覺派克的資料最難消化，東西太多。
