注塑模具中反行位跟爆炸行位走斜頂實例解析
注塑模具我就不加以說明了,老生常談的話題,能夠有緣相遇在我們鴻凱運官網,想必對注塑模具也還是有所了解的。但如果我說反行位以及爆炸行位,不是模具從業者肯定很難理解,而爆炸行位出斜頂,即便是一些從業多年的模具資深鉗工也未必就明白。今天小編就跟大家分享分享這些經典案例。
我們先來分析分析上圖塑膠制品有哪些結構,從上到下,先看小段,兩邊一邊有一個旋轉卡位,需要做兩個行位,再看右邊剖面圖,內壁有倒扣,做斜頂跟內行位肯定是不夠位的,我們有什么辦法呢?然后產品外邊裝飾片處也是用扣位扣住的,兩個倒扣,這里又怎么出模呢?

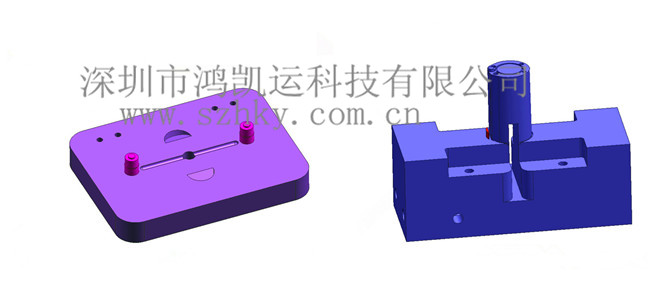

大致分模方法大家應該清楚了,一出二,前模就留兩柱子,最好是原身留(更好的保證產品的同心度跟夾口)。做兩個大行位,這里只能做前模行位,而且要做爆炸行位(也叫膠杯行位,A.B板開模時隨著后模向下運動,T塊起到固定以及導向的作用,行位在往下運動的同時也向外運動,脫離倒扣。對于內壁的倒扣,我們可以選擇做反行位,原理跟內行為一樣,從產品內部脫模,但開模合模的力作用面在外面,。所以叫反行位。而裝飾片內部倒扣出模方向既不跟開模方向一致,也不跟行位開模方向相同,我們可以在行位上做個小斜頂。具體看下圖分析

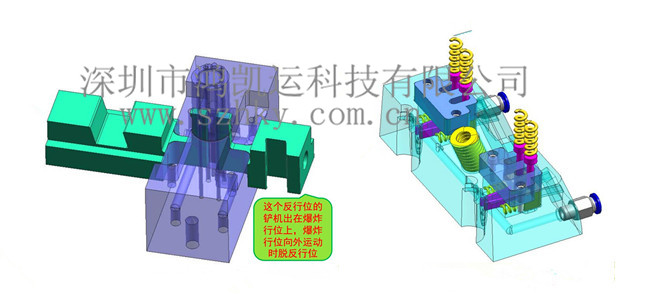

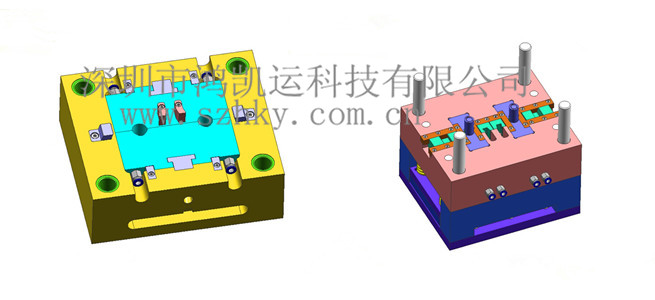

小編從事注塑模具制造行業多年,個人覺得這款產品并不簡單,不貼圖光是嘴巴說,簡單得很。我們看看一起四個小行位,兩個大行位還有兩個行位斜頂,這套模具的代表性結構在哪里呢?一是行位上走斜頂,二行位上做鏟雞,而且用爆炸行位的開模力來拉動小行位出模,。兩個行位的開合模相互結合。之前有講過前模斜頂,那么行位斜頂怎么運動呢?行位與行位間鏟雞的配合,反行位的運動原理?大家可以看圖慢慢的思考。
很高興你我能夠有緣相遇在我們鴻凱運官網,感謝你的信任與支持,我們鴻凱運科技官網文章案例都由我們專業技術人員注塑模具制造中的工作經驗分享。因為都是打鐵的,說到文字總感覺有些矯情,如果言語組織上難以理解,還望見諒。
