塑膠模具設計簡要概述

文章出處:責任編輯:人氣:-發表時間:2015-05-11 14:14【

隨著塑膠材料其性能的不斷升級,眼前已進入了以塑膠代鋼的年代,塑膠模具的應用將不斷上升,越來越廣。如家用電器產品,日用品,LED照明產品,醫療產品,通訊電子產品,汽車航空業等。就目前來看家用電器塑膠模具,汽車塑膠模具市場上升明顯,塑膠模具市場將一片大好。

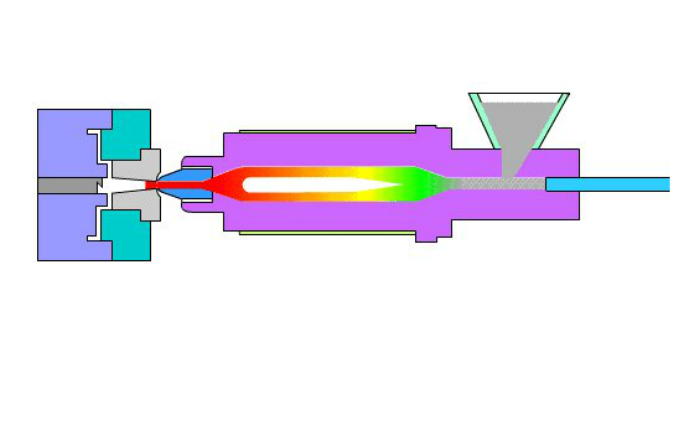

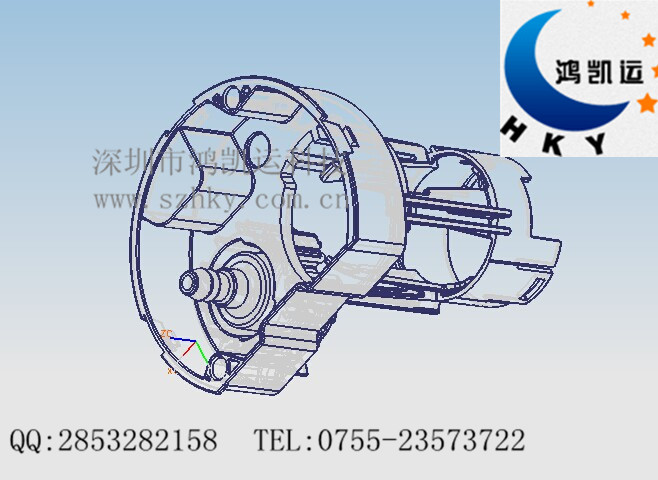

 塑膠模具注塑成型示意圖

塑膠模具開發設計要考慮的問題是多方面的,既要考慮塑件的工藝性及塑料成型加工工藝方面的問題,又要考慮模具結構及成型設備方面的問題。設計的模具應在確保塑件各項技術要求的前提下,兼顧模具的強度,剛度,壽命,操作的安全及制造維修容易程度等。需掌握以下塑料模具設計的基本步驟:

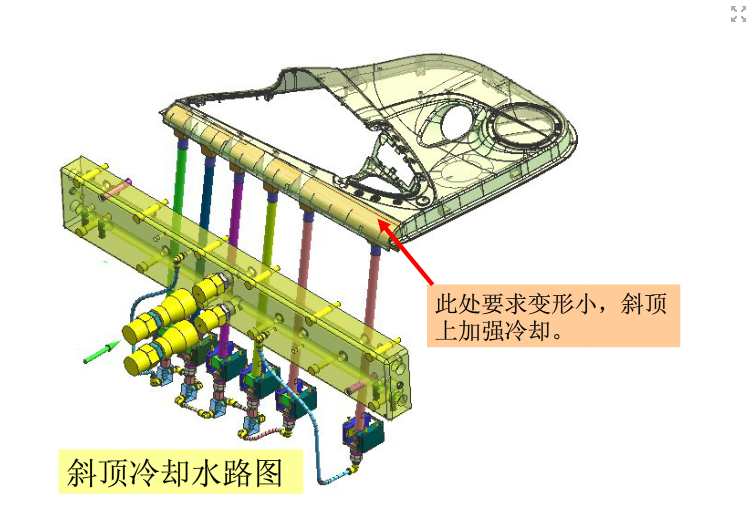

 塑膠模具斜頂冷卻

塑件的原材料分析,根據塑件2D圖中標明的塑膠品種,分析該料的使用性能及成型性能,查閱塑料的收縮率,流動性能等。其次要對塑膠件的結構進行分析,審核塑膠件的幾何形狀,尺寸裝配部位的公差,以及拔模斜度和外觀要求,還有產品的壁厚。必要時還需要了解該塑膠件所屬裝配部件的組件圖,及其產品使用條件,使用壽命等


通過對塑膠件的初步分析,確定注塑機的選擇以及生產條件如下:確定產品的重量,根據塑膠件本身的幾何形狀及生產批量確定型腔數目,機型規格的選擇,注塑壓力,成型溫度以及冷卻系統的考慮。



模具結構的設計:塑膠模具設計中分型面的選擇是至關重要的,應考慮是否能確保塑膠件的成型質量,在清楚毛邊或者披風時是否容易,是否有利于排除模具型腔類的氣體以及動模與定模分開后,塑膠件能否留在動模內。應盡量避免分型有刀口和利角。



澆注系統的設計要求:澆注系統的選擇在模具設計也是一個重要環節,模具設計前首先應對塑膠件所采用的材料和幾何形狀,使用注塑成型設備,可能產生的缺陷以及填充條件等做全面分析,同時,分型面的選擇與澆注系統有著密切關系,我們應考慮到以下因素:排氣,流程長短,熱量壓力的損耗,塑件的變形,外觀以及塑件重量和壁厚。


當分型面和澆注系統的結構,布局確定以后,具體的總體結構設計也就有了基本的依據,接下來就需論證以下模具結構要素:型腔的布局,成型零件的結構以及固定方式,成型零件的成型尺寸計算,模具概略尺寸的確定,抽芯機構的設計計算以及推出機構的確定。下面著重概述下推出機構,根據塑膠件的形狀,大小,設備類型等綜合考慮塑膠件的推出方式。開模時應盡量使塑膠件留在動模一側,因?yàn)檫@樣的推出機構既簡單又可靠,模具結構也較為簡單,推出原件的布局應合理,確保推力分布均勻,塑件脫模時應不變形,不損傷塑膠件的外觀質量,推出機構的推出復位應可靠且運動靈活,制造及配換方便容易。具有側孔,側凹及需要側向分型的塑膠產品,就需要設計抽芯結構,抽芯機構的設計必須確保抽芯及復位動作靈活,運動軌跡控制合理,安全可靠以及便于拆卸制造維修,。如采用斜導柱抽芯機構,則必須避免與模具的推出機構相互干涉,必要時可設計先復位機構。



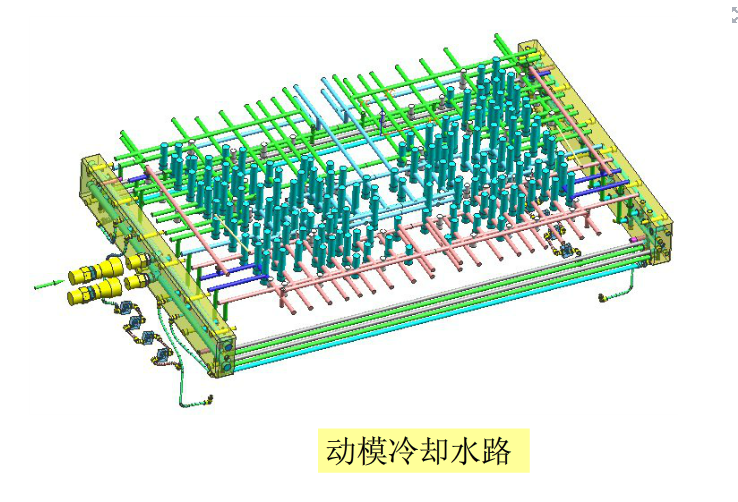

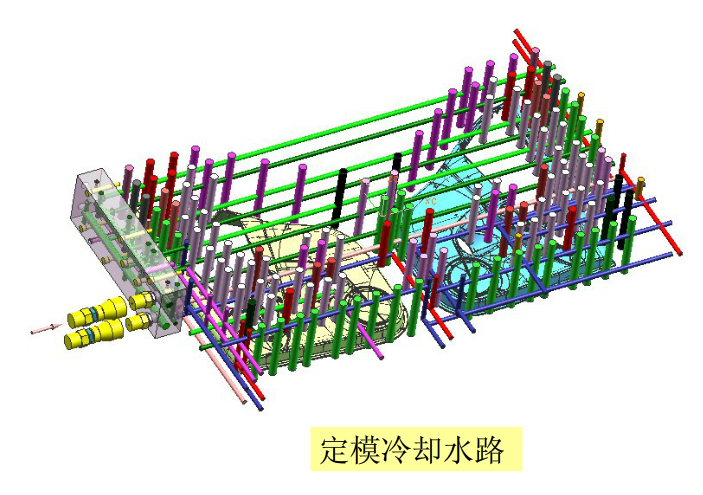

從塑膠模具塑料成型的特性出發,認真分析塑膠模具是否需要設計加熱或冷卻系統。若設計冷卻系統,就必須考慮冷卻系統水道的數量,布局以及加工方法等問題。同時在選用標準模架時也要考慮布置冷卻水島這一因素,適當選擇尺寸大一些的模板,確保冷卻水道與模組零件之間互不干涉。


塑膠模具設計用專業的術語來講分為四大系統:型腔系統,澆注系統,頂出系統和冷卻系統,四大系統是每一位工程師在制圖過程中都需要考慮的,而且每個環節都要一絲不茍,以避免后續加工的不必要浪費。
